岩基上的重力坝

岩基上的重力坝

分类:
教研动态
作者:
来源:
2017/06/04 18:23
【摘要】:
一、重力坝的工作原理及特点   重力坝的工作原理:主要依靠坝体自身重量在滑动面上产生的抗滑力来抵消坝前水压力以满足稳定的要求;同时也依靠坝体自重在水平截面上产生的压应力来抵消由于水压力所引起的拉应力以满足强度要求。其基本剖面为上游面近于垂直的三角形剖面,且垂直轴线方向常设有永久伸缩缝,将坝体分成若干独立工作的坝段。    与其他坝型相比,重力坝具有以下主要特点:   1、泄洪和施工导流比较容易解决
 一、重力坝的工作原理及特点

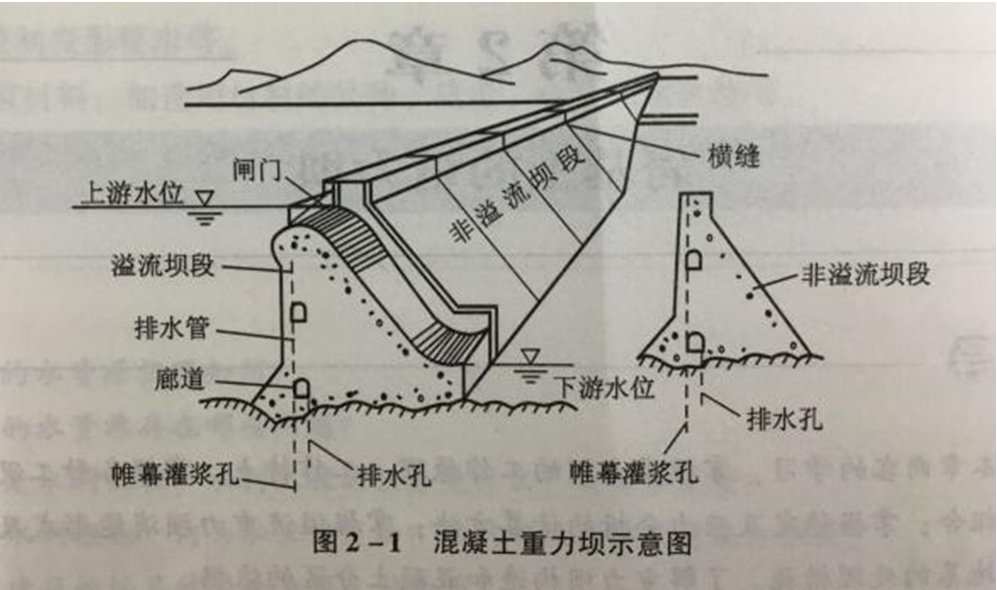

    重力坝的工作原理:主要依靠坝体自身重量在滑动面上产生的抗滑力来抵消坝前水压力以满足稳定的要求;同时也依靠坝体自重在水平截面上产生的压应力来抵消由于水压力所引起的拉应力以满足强度要求。其基本剖面为上游面近于垂直的三角形剖面,且垂直轴线方向常设有永久伸缩缝,将坝体分成若干独立工作的坝段。


   与其他坝型相比,重力坝具有以下主要特点:

    1、泄洪和施工导流比较容易解决;

    2、安全可靠,结构简单,施工技术比较容易掌握;

    3、对地质、地形条件适应性强;

    4、受扬压力影响较大;

    5、坝体体积大,水泥用量多,温度控制要求严格。

    二、重力坝的类型

    1、按坝的高度分类可分为:高坝、中坝、低坝三类。

    2、按筑坝材料分类可分为:混凝土重力坝和浆砌石重力坝。

    3、按坝体是否过水分类可分为:溢流坝和非溢流坝(挡水坝)。

    4、按施工方法分类可分为:浇筑式混凝土重力坝和碾压式混凝土重力坝。

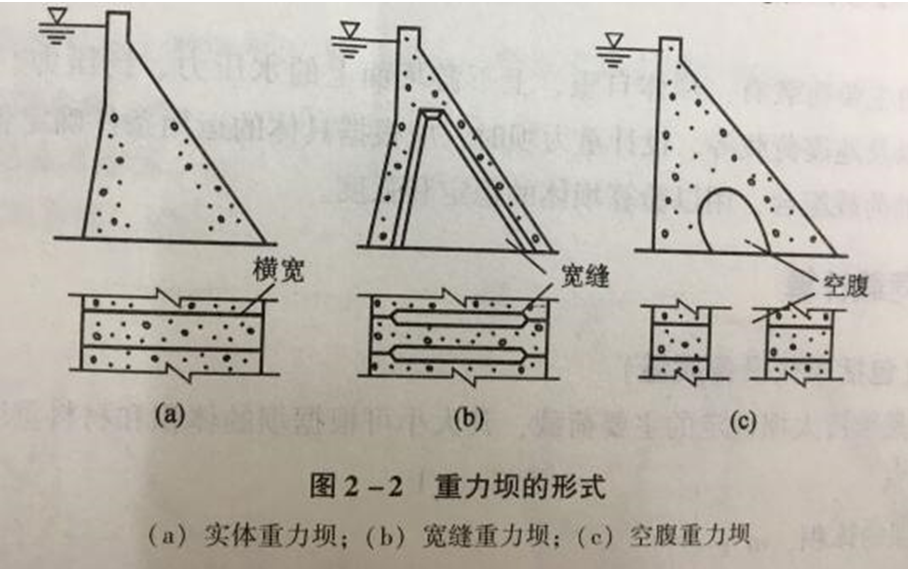

    5、按坝体的结构型式分类可分为:实体重力坝、宽缝重力坝、空腹重力坝。


三、重力坝的设计内容:

    1、总体布置。首先选择坝址、坝轴线和坝的结构形式。确定坝体与两岸及交叉建筑物的连接方式。最终确定坝体在枢纽中的布置。

    2、剖面设计。可参照已建的类似工程,初拟剖面尺寸。

    3、稳定分析。核算坝体沿坝基面或沿地基深层软弱结构面抗滑稳定的安全性能。

    4、应力分析。对坝体材料进行强度校核。

    5、构造设计。根据施工和运行要求,确定坝体细部构造,包括廊道、排水、分缝、止水等。

  6、地基处理。地基的防渗(帷幕灌浆)、排水、断层、破碎带处理等。

  7、溢流重力坝和泄水孔的孔口设计。

  8、监测设计。包括坝体内部和外部的观测设计,制定大坝的运行、维护和检测条件。
