施工导流


发布时间:

2017-06-02

作者:

来源:


•       1-1 施工导流规划

•       施工过程中水流控制称为施工导流。

•       采取“导、截、拦、蓄、泄”等工程措施来解决施工与水流蓄泄之间的矛盾,避免水流对水工建筑物施工的不利影响,把河道水流全部或部分地导向下游或用围堰等拦蓄起来,以保证水工建筑物的干地施工和施工期内不影响或尽可能少影响水资源的综合利用。

•       水流控制的核心是引导水流。

•       截流:将天然河流全部或部分拦断。

•       1-1.1  施工导流的方式和泄水建筑物

•       一、 施工导流方法(导流方式)大体上分为:

•       两种基本方式:全段围堰法和分段围堰法

•       一种辅助方式:淹没基坑

•       一种特殊方式:滩地法

•       基本方法

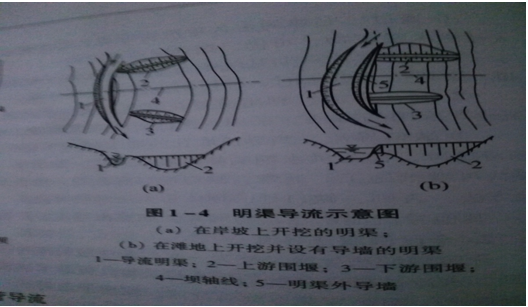

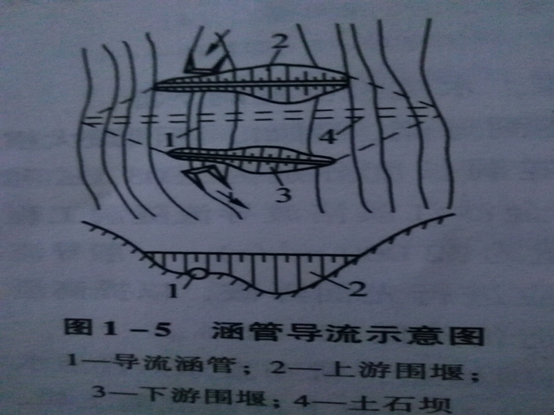

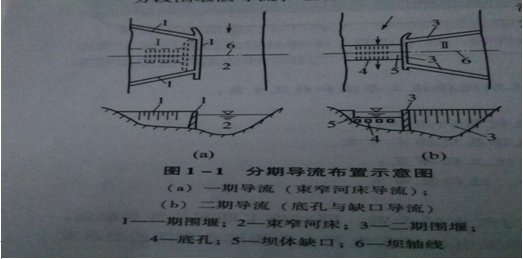

•       一)分段围堰法

•       (分期围堰法,或河内导流) ——分期导流

 1、定义:用围堰将水工建筑物分段分期围护起来进行施工的方法。

•       分段:从空间上用围堰将拟建的水工建筑物圈围成若干施工段。

•       分期:从时间上将导流分为若干时期。

•       2、适用:流量很大的平原河道或沙谷较宽的山区河流上修建混凝土坝枢纽。

•       3、根据不同时期泄水道的特点:

•       分期导流方式包括:束窄河床导流和通过已完建或未完建的永久建筑物导流(底孔、缺口)梳齿孔、厂房。

•       1)导流底孔:利用设置在砼坝体内的永久底孔或临时底孔为泄水道。

•       优点:挡水建筑物的施工可以不受干扰,有利于施工

•       缺点:使用钢材增加,坝体整体性受到影响

   2)缺口导流: 当导流底孔的泄露水能力不够,致使围堰高度过大时,可在砼坝体上预留缺口,作为洪水期的临水泄水通道




•       1-1.3 导流设计流量的确定

•       一、导流设计标准的选择方法

•       1、重现期法

•       2、典型水文年法

•       导流设计洪水标准的确定,实际上就是要在经济性与

•       冒风险峰大小之间加以抉择

•       二、导流时段的划分:实质是解决在施工阶段逐年来

•       水的下泄方式。

•       1、导流程序:在工程施工过程中的不同阶段,可以导

•       用不同类型和规模的挡水建筑物与泄水建筑物的这些

•       不同导流方法组合的顺序。

•       2、导流时段:按导流程序划分的各施工阶段的延续

•       时间——挡水时段、施工时段。

•       3、导流时原划分考虑因素:河道水文特征,枢纽类

•       型、导流方式、施工总进度及工期等。

•       划分导流时段的基本依据是从施工角度对全年流量变

•       化过程线所划分的水文时段。

•       1-1.4导流方案的选择

•       导流方案:不同导流时段所采用的不同导流方法的组合。

Ø  选择导流方式的一般原则:

•       (1)适应水工布置及河流水文特性和地形、地质条件。

•       (2)应使工程施工期短,发挥工程效益快。

    (3)应使工程施工安全、灵活、方便。

•       (4)尽量结合利用永久建筑物,减少导流工程量和投资

•       (5)尽可能满足施工期国民经济各部门的综合要求。

•       (6)应使初、后期导流的各个环节合理衔接。

Ø  影响导流方式选择的主要因素 :

•       (1)水文条件。(2)地形、地质条件

•       (3)枢纽类型及布置。(4)河流综合利用要求。

•

•       1-2   围堰工程

•       1、围堰——围护永久建筑物基坑以利于其在干地上施工的临时性挡水建筑物。

•       2、作用——围护河床中基坑、保证水工建筑物施工在干地上进行。

•       3、特点:1)工期短。2)水下施工,质量不易保证。

                    3)需拆除。

•       一、类型

•       1、按材料分:土石围堰、砼围堰、钢板桩格型围堰、木笼围堰、草土围堰。

•       2、按与水流的相对位置分:横向围堰、纵向围堰。

•       3、按导流期间基坑是否允许淹没(过水)水分:

          过水围堰、不过水围堰。

•       4、按施工期划分:

          一期围堰、二期围堰等组合方式对围堰命名。

•       二、围堰的平面布置:外形轮廓、堰内空间。

•       1、要求:

•       1)围堰与水流的作用既不影响泄流能力又不能对围堰产生过大冲刷。

•       2)不影响基坑开挖和主体建筑物施工。

•       分段围堰——上下游围堰一般不与河床中心线垂直,平面布置常成梯形——使水流顺畅。

•       全段围堰——围堰与主河道垂直——减少工程量

•       2、堰顶高程的确定

•       横向围堰堰顶高程:H=h+hw+g

•       H——上游或下游围堰的顶部高程

•       h——围堰挡水的静水位

•       hw——波浪高度

•       g——围堰的安全超高

•       二、围堰型式的选择

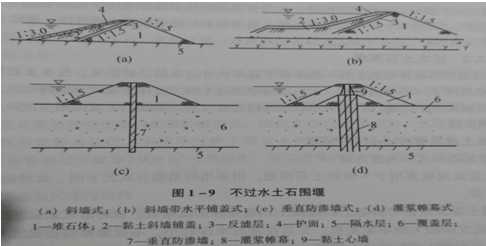

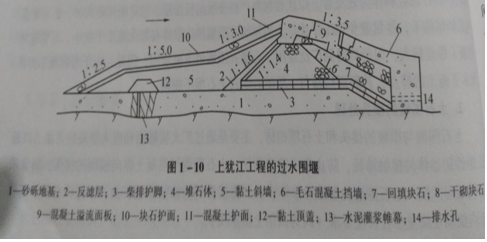

•       1、土石围堰:与土石坝相似。

•       就地取材、机械化施工、拆除方便。

•       1)材料:

•       堰壳:各类石碴、砂卵石

•       防渗体:粘土、土壤、风化砂

•       反滤料:砂卵石或砾石,用粒径略加控制的1~2层,砂砾、石混合料做过滤带

•       2)断面型式:

•       斜墙式:防滤体与堰壳施工干扰小。

•       心墙式:水下施工特点——土料固结慢、抗剪强度低。

•       3)围堰拆除:不能用过大块石、砼大块体、钻丝笼等材料填筑——影响后期截流及水库运行。

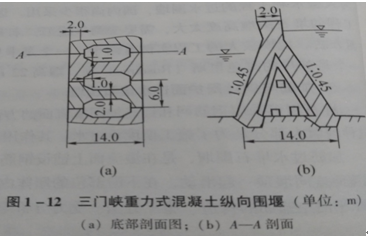

•       2、砼围堰

•       1)抗冲及抗渗透能力强、断面尺寸小,易于和永久砼建筑物相连接,必要时允许过水。

•       2)型式:拱型、半圆形、圆筒型、重力式(纵向围堰)。
