水利工程施工


发布时间:

2017-05-27

作者:

来源:

杨红侠


  一.几个基本概念
  •1.水利工程:是用于控制和调配自然界的地表水和地下水,达到兴水利,除水害之目的而兴建的工程。
  •2.水工建筑物:水利工程中常采用单个或若干个不同作用、不同类型的建筑物来调控水流,以满足不同部门对水资源的需求。这些为兴水利、除水害而修建的建筑物。
  •3.水利枢纽:是为满足各项水利工程兴利除害的目的,在河流或渠道的适宜地段修建的多个不同用途的水工建筑物的有机综合体。
  •4.水利工程施工:将水利工程的规划、设计方案转变为工程实体的过程。
  •5.施工管理:指施工员在施工现场具体解决施工组织设计和现场关系的一种管理。
  •6.施工组织管理职责:基本内容是“三控三管一协调”,即进度控制、质量控制、成本控制、安全管理、合同管理、信息管理、组织内外协调。
  二.水利工程施工特点:
  •这是一门理论与实践必须紧密结合的专业课。水利工程建设一般分勘测、规划、设计、施工四个阶段。各个阶段既有分工,又有联系,相辅相成。在水利工程建设的四个阶段中,施工起着将规划设计方案变为工程实体的作用。这就揭示了水利工程施工的两大特点:综合性强、实践性强。
  •三.主要内容:
  •由于水利工程施工的实践性、综合性很强,因此其内容涉及施工机械、工种施工技术,施工组织与管理、工程概预算等。
  •四.水利工程施工的任务:
  •1、编制切实可行的施工组织设计:
  •2、优质快速完成施工任务:
  •3、开展观测、试验、研究工作:
  •五.水利工程施工的特点:
  •(1)受自然条件影响大。
  •(2)综合利用制约因素多。
  •(3)工程量巨大。
  •(4)工程质量要求高。
  •(5)工程地点偏僻。
  •(6)水利水电枢纽建设是复杂的系统工程。
  •六.内外国著名水利工程
  •都江堰
  •位于四川省都江堰市(原灌县)境内,岷江上的大型引水枢纽工程,也是现有世界上历史最长的无坝引水工程。始建于秦昭王末年(约公元前256-前251),秦蜀守李冰主持兴建。工程以灌溉为主,兼有防洪、水运、城市供水等多种效益。枢纽布置早期的都江堰有堤、堰、水则等工程设施,经后代不断完善,成为由鱼嘴(分水工程)、飞沙堰(溢流排沙工程)和宝瓶口(引水工程)三大主体工程组成的无坝引水枢纽。
  •郑白渠
  •古代关中地区的大型引泾灌区,秦代郑国渠和汉代白渠的合称,近代陕西泾惠渠的前身。秦始皇元年(公元前246)韩国水工郑国主持兴建郑国渠,十余年后完工。干渠西起泾阳,引泾水向东,下游入洛水,全长300余里,灌溉面积号称4万顷。郑国渠的建成直接支持了秦国统一六国的战争。西汉太始十年(公元前95)赵中大夫白公建议增建新渠,引泾水东行,至临潼县注于渭水,名白渠。干渠长200里,灌溉面积4500顷。当年广泛流传的一首民谣:“田于何所,池阳谷口。郑国在前,白渠起后。举函为云,决渠为雨。泾水一石,其泥数斗,且溉且粪,长我禾黍,衣食京师,亿万之口。”


  •胡佛大坝
  •大坝位于美国内华达、亚利桑那两洲交界处的黑峡中,工程建于1931年4月,1936年3月竣工发电。建成之时为当时世界上最大的混凝土结构和发电设施。一座拱门式重力人造混凝土水坝。最大坝高222.5米,底宽200米,顶宽14米,堤长377米。水库名米德湖,总库容352亿立米。水电装机1134.5万kW,两个泄洪隧洞引水明渠长约198米,泄量为11340立米/秒。4个进水塔每个底部直径25米。该坝于1955年被评为美国现代土木工程七大奇迹之一。该工程建成后,在防洪、灌溉、城市及工业供水、水力发电等方面发挥了巨大的作用,为开发和建设美国西部各州作出了贡献。

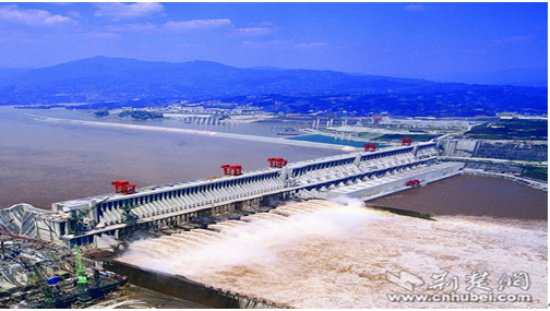

  •三峡工程:当今世界最大水利工程
  三峡大坝是世界上规模最大的混凝土重力坝,也是世界最大的混凝土水利发电工程。三峡工程是迄今世界上综合效益最大的水利枢纽,在发挥巨大的防洪效益和航运效益外,三峡大坝荣获世界纪录协会世界最大的水利枢纽工程世界纪录。于1994年12月14日正式动工修建,2006年5月20日全线建成。


  •大坝为混凝土重力坝,大坝轴线全长2309.47m,坝顶高程185m,最大坝高175m。枢纽最大泄洪能力为11.6万m3/s。
  •南水北调:跨越水系最多的供水工程
  •目的:南水北调是缓解中国北方水资源严重短缺局面的重大战略性工程。我国南涝北旱,南水北调工程通过跨流域的水资源合理配置,大大缓解我国北方水资源严重短缺问题,促进南北方经济、社会与人口、资源、环境的协调发展
  •总布局:分别从长江上、中、下游调水,以适应西北、华北各地的发展需要,即南水北调西线工程、南水北调中线工程和南水北调东线工程。建成后与长江、淮河、黄河、海河相互联接,将构成我国水资源“四横三纵、南北调配、东西互济”的总体格局。

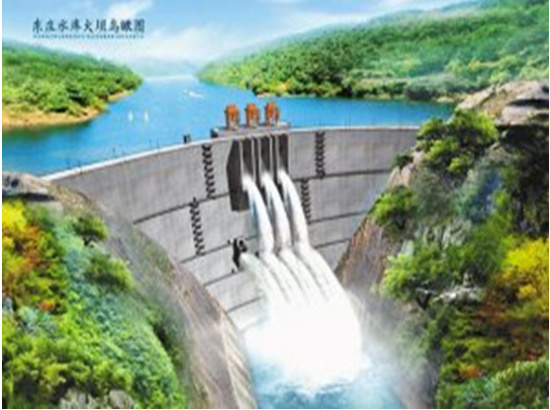

  •我省最大水库——泾河东庄水利枢纽工程
  •泾河是渭河的最大支流,泾河东庄水利枢纽工程,位于泾河下游峡谷末端礼泉县叱干镇东庄村、淳化县车坞镇河段处,总库容30亿立方米,坝高230米,总面积60平方公里,估算总投资约120亿元,计划建设工期8年。
  •建成后将是陕西省库容最大、坝体最高的水库。被誉为“陕西三峡工程”。
  •其它著名工程
  •新疆坎儿井:地下万里长城。
  •三门峡水利枢纽:黄河干流第一座大型水利枢纽。
  •小浪底水利枢纽:中国规模最大的堆石坝。
  •普定水电站:中国首座碾压混凝土拱坝。
  •石砭峪水库:定向爆破堆石坝。
  •水布垭水电站:中国最高混凝土面板堆石坝。
  •施恩橡胶坝:当时已建最高橡胶坝(高6米)。
  •沙牌水电站:世界最高碾压混凝土拱坝。
  •碧口水电站中国第一次振动碾碾压土石坝
  •七、本课学习方法
  •根据本课的内容和特点,学习时应该着眼于掌握基本概念、基本原理、基本方法。结合生产实践,通过网络教学、课程作业等教学环节来运用所学的知识,这样才能有效地掌握本课程的内容。
  •本节作业
  •一、名词解释
  •1.水利工程
  •2.水利工程枢纽
  •3.三控三管一协调
  •二、简答题
  •1.简述水利工程施工的特点。
  •2.“八水绕长安”中的“八水”是指什么?
